P.P.H. INTER-MED
USZCZELKI IN-SITU | WKŁADKI IN-SITU | MUFY MONTERSKIE | PRZEJŚCIA SZCZELNE
USZCZELKI PRZYŁĄCZENIOWE IN-SITU | STANDARDOWE ŚREDNICE
| Typ uszczelki IN-SITU | Średnica znamionowa rury | Średnica zewnętrzna rury fi (mm) | Średnica otworu fi (mm) |
|---|---|---|---|
| Uszczelka IN-SITU 110 110/138 | DN 100 | 110 | 138 |
| Uszczelka IN-SITU 160 160/186 | DN 150 | 160 | 186 |
| Uszczelka IN-SITU 200 200/226 | DN 200 | 200 | 226 |
| Uszczelka IN-SITU 250 250/276 | DN 250 | 250 | 276 |
| Uszczelka IN-SITU 315 315/341 | DN 300 | 315 | 341 |
| Uszczelka IN-SITU 400 400/426 | DN 400 | 400 | 426 |
Tolerancja otworu: ± 1mm.
Wszystkie wymiary uszczelek i wiertnic są typowe i zgodne z normami EU dla tego typu wyrobów.
Materiał: Elastomer odporny na ścieki o gęstej strukturze zgodnie z DIN EN 681-1 (DIN4060) EPDM/SBR lub elastomer o podwyższonej odporności na lekkie paliwa i oleje NBR.

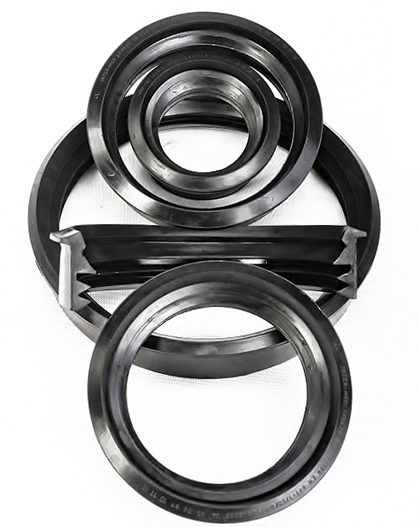

Uszczelki gumowe IN-SITU stosowane są jako uszczelki przyłączeniowe do rur, studni kanalizacyjnych, oczyszczalni ścieków, zbiorników i separatorów. Konstrukcja uszczelek IN-SITU jest wynikiem doświadczeń inżynierów firmy INTER-MED oraz współpracy z wykonawcami sieci. Montaż na placu budowy jest przyjazny dla wykonawcy sieci, a połączenie szczelne.
Uszczelki IN-SITU montuje się w wywierconych otworach przed osadzeniem rury. Solidny kołnierz z pełnej gumy na obwodzie zewnętrznym utrzymuje uszczelkę we właściwej pozycji oraz kompensuje nierówności powierzchni. Powstające w uszczelce IN-SITU naprężenia i czterowargowy kształt profilu z gumy zapewniają wieloletnią bezawaryjność.
MONTAŻ USZCZELKI IN-SITU / WKŁADKI IN-SITU
Podczas montażu stosować zalecenia normy DIN1610.
- Wywiercić otwór wiertnicą o wymaganej średnicy dostosowanej do danej uszczelki.
- Oczyścić otwór z powstałych podczas wiercenia wiórów i zadziorów.
- Włożyć uszczelkę podczas IN-SITU w wywiercony otwór w taki sposób, aby kołnierz uszczelki przylegał do zewnętrznej ścianki studzienki.
- Sfazować krawędź zewnętrzną przyłączanej rury, usunąć nierówności i ewentualnie posmarować koniec środkiem poślizgowym.
- Umieścić centrycznie rurę i wsunąć ją – klinowa geometria profilu uszczelki ułatwia centrowanie rury.
Otwór pod uszczelkę lub wkładkę IN-SITU nie może znajdować się w miejscu łączenia elementów studzienki oraz stopni złazowych.
W przypadku podłączenia kilku przykanalików w tej samej studzience zaleca się, aby otwory pod uszczelki znajdowały się nie mniej niż 10cm od siebie oraz aby zewnętrzne średnice kołnierzy uszczelki nie stykały się ze sobą.
SERWIS I KONSERWACJA USZCZELEK IN-SITU
Uszczelki są odporne na ciśnieniowe czyszczenie kanalizacji oraz przerastanie korzeni drzew.
Uszczelki wytrzymują zarówno wewnętrzne jak i zewnętrzne ciśnienie wody o wysokości 0,5 bar.
Przechowywanie zgodnie z normą EN 681-1.
Podnoszenie – opakowania kartonowe o różnych ilościach uszczelnień wewnątrz.
Produkt nie wymaga konserwacji, instalacja uszczelki następuje w gotowym otworze.
Produkt palny w razie wybuchu pożaru, ale niewybuchowy.
Uszczelki mogą być wykorzystane w recyklingu (po oczyszczeniu).
Zawarte uwagi należy traktować jako ogólne, nie zwalniające wykonawcy montażu od stosowania wszelkich przepisów, norm i instrukcji obowiązujących w tym zakresie.
Wszelkie prace montażowe należy wykonywać zgodnie z ogólnymi zasadami i przepisami budowlanymi, projektem technicznym oraz informatorem technicznym.
USZCZELKI WLOTOWE IN SITU DO STUDNI, RUR, ZBIORNIKÓW
Uniwersalne uszczelki wlotowe IN-SITU – dwuwargowe (tzw. delfin) z pełnej gumy zapewniają szczelne i elastyczne przyłączenie rury.
Najczęściej stosowane są jako:
- uszczelka wlotowa do studni kanalizacyjnej
- uszczelka wlotowa studzienki drenarskiej /
- uszczelka drenażu 110 – drenarska
- uszczelka zbiornika (np. zbiornika na deszczówkę)
- uszczelka wlotowa do oczyszczalni ścieków
- uszczelka wlotowa szamba
- uszczelka wlotowa separatora
- uszczelka wlotowa studzienki wodomierzowej / uszczelka wodomierza
- uszczelka studzienki energetycznej / elektrotechnicznej
- uszczelki światłowodu
- uszczelki rur typu „peszel” i innych rur osłonowych
uszczelki wlotowe IN-SITU do wód wznoszących typu Hofit
USZCZELKI WLOTOWE IN-SITU | STANDARDOWE ŚREDNICE
| Typ uszczelki wlotowej IN-SITU | Średnica rury fi (mm) | Średnica otworu fi (mm) / grubość ścianki |
|---|---|---|
| Uszczelka wlotowa 17 17/22 | 17 | 22 / 2-9 mm |
| Uszczelka wlotowa 25 25/32 | 25 | 32 / 2-9 mm |
| Uszczelka wlotowa 32 32/37 | 32 | 37 / 2-11 mm |
| Uszczelka wlotowa 40 40/46 | 40 | 46 / 2-11 mm |
| Uszczelka wlotowa 50 50/57 | 50 | 57 / 2-11 mm |
| Uszczelka wlotowa 63 63/72 | 63 | 72 / 2-9 mm |
| Uszczelka wlotowa 75 75/84 | 75 | 84 / 2-10 mm |
| Uszczelka wlotowa 90 90/100 | 90 | 100 / 2-10 mm |
| Uszczelka wlotowa 110 110/127 | 100 | 127 / 2-15 mm |
| Uszczelka wlotowa 160 160/173 | 160 | 173 / 2-15 mm |
| Uszczelka wlotowa 200 200/213 | 200 | 213 / 2-15 mm |
Materiał: Elastomer odporny na ścieki i działanie ozonu o gęstej strukturze zgodnie z DIN EN 681-1 (DIN4060) EPDM lub elastomer o podwyższonej odporności na lekkie paliwa i oleje NBR.
Twardość: 50 ± 5 IRHD.
PROFILE GUMOWE
Jako sprawdzony producent profili gumowych dostarczamy Naszym Klientom wyroby tłoczone z gumy pełnej i porowatej (profile z mikrogumy/profile z gumy komórkowej/mossgummi).
Profile gumowe oraz węże gumowe produkowane są na bazie kauczuku EPDM, SBR oraz z gumy olejoodpornej NBR.
Ofertę uzupełniają kolana gumowe realizowane na zamówienie Klientów.
Najczęściej zamawiane prze Naszych Klientów są:
- profile do studni i rur
- profile z gumy o przekroju prostokątnym
- profile gumowe o przekroju kwadratowym
- profile gumowe o przekroju okrągłym
- sznury gumowe,węże gumowe
- profile gumowe wielokomorowe
- profile gumowe do przesiewaczy
- profile gumowe do jachtów, łodzi i przemysłu stoczniowego
- profile gumowe do szyb, profile do transportu szkła w taflach i szyb samochodowych
- profile gumowe, listwy i grzebienie gumowe do stojaków i kontenerów
- profile z mikrogumy / gumy piankowej / gumy porowatej / moos-gummi
- profile wentylacyjne
- gumowe profile do dylatacyjne do betonu i budowy dróg
Profile gumowe dostarczamy w odcinkach zamówionych przez Klientów z możliwością ich łączenia w gotowe do użycia wyroby.
